アクティブアライメント装置（車載用）

アクティブアライメント装置（車載用）

管理番号
  • AKV646A
  • 特許第5610658号
  • 特許第5747396号

商品型番：

AAAS860C

概要

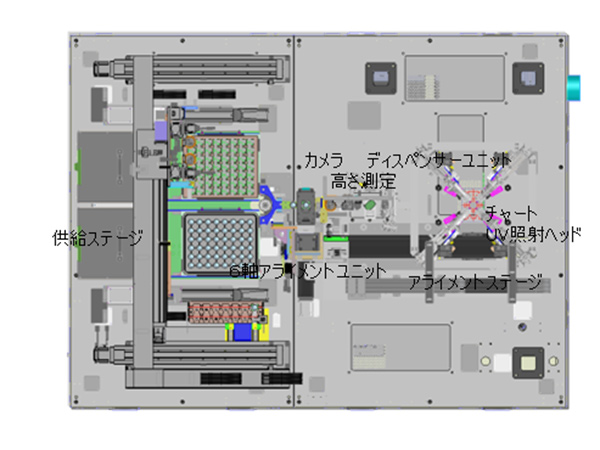

専用トレイで供給されるセンサ基板にレンズユニットを組み付け、フォーカス調整、接着剤仮硬化、収納までを自動で行う装置です。６軸のアライメント機構で高精度にフォーカス調整を行うことができます。

特徴

  • トレイ＆マガジンによる部材の自動給排が可能です。
  • ＣＭＯＳセンサ側で６軸のアライメント調整を行うため、レンズの光軸を維持したまま、高精度にアライメントを行うことができます。
  • センサーにＵＶ接着剤を塗布し、レンズとチャートによるアクティブアライメントを行い、ＵＶ照射にて接着剤の仮硬化を行います。

仕様

対象ワーク カメラモジュール（車載用）
接合精度 X.Y方向 ±5μｍ以下
Z方向 ±1μｍ以下
θ方向 ±0.5°以下
サイクルタイム 40秒/個
外形寸法 W1500×D2000×H2000㎜ （モニタ、表示灯等除く）
