TH_Xtal温特検査装置（ターレットタイプ）
- 管理番号
-
- AKV611B
-
- 特許第4876230号
商品型番：
ATIS860TH
概要
サーミスタ付水晶振動子の温度特性検査を低温(－４０℃)から高温(＋８５℃)まで連続的に行う装置です。
温度点数は、３点から５点まで構成できます。
特徴
- ペルチェ式温調プレートにより高速かつ高精度の温調を行います。

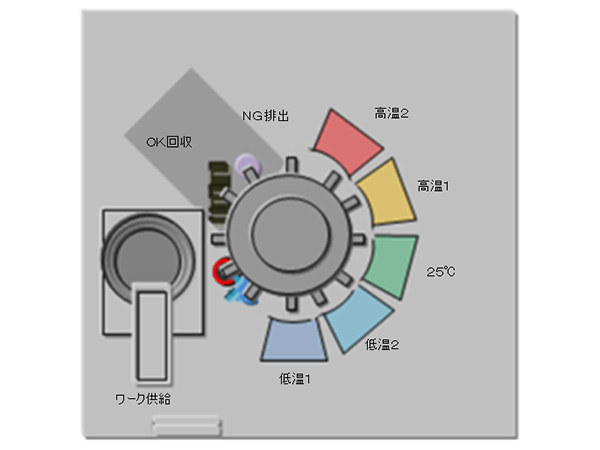

- 部品供給～温特検査～部品回収までの工程を一台の装置で行います。
- 温特検査については最大５点まで設置可能です。
- 恒温槽式と比較して、省スペース化、省電力が期待できます。
- ソケットボードが不要なので、機種追加時の専用部設計・確認の負担が軽減できます。
仕様
| 対象ワーク | サーミスタ付き水晶振動子 |
|---|---|
| 温度範囲 | -40～+85℃ （ペルチェ式） |
| サイクルタイム | 0. 9 sec/個 |
| 外形寸法 | W1300×D1000×H1700㎜ （モニタ、表示灯及び別置きチラー除く） |
-
