TCXO温特調整検査装置

TCXO温特調整検査装置

管理番号
  • AKV616A
  • 特許第3777395号
  • 特許第5802931号

商品型番：

ATIS860TC

概要

高精度ＴＣＸＯの周波数温度特性を調整（７点）し、補正値書き込み後に温度特性検査（５点）を行う装置です。

特徴

  • 温調バッファステージ及びサブＰＣの並列処理により高スループットを実現しました。
  • 低温から高温まで複数の温調ステージを有します。
  • ペルチェ式温調プレートによりインデックス上搬送キャリアの温調を行います。
  • トレイ～搬送キャリア間は自動移載されるのでソケットへの手挿入作業が不要です。

仕様

対象ワーク ＳＭＤ型ＴＣＸＯ
温度範囲 -40～+85℃　（ペルチェ式）

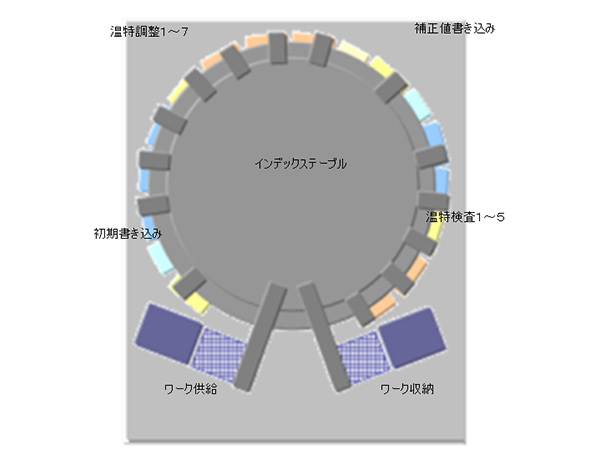

システム構成 ST1：初期検査
ST2～8：ADJ1～7　(低温ST.×3、+25℃、高温ST3)
ST9：ROM 書込み
ST10～14：TC test1～5　(低温ST×2、+25℃、 高温ST×2)
外形寸法 W1600×D11850×H1580㎜ （モニタ、表示灯、冷却チラー等除く）
