直交XY真空シーム溶接装置

直交XY真空シーム溶接装置

管理番号
  • AKV608A
  • 特許第4520474号
  • 特許第5802920号

商品型番:

ASSS860I(インラインタイプ)
ASSS860M(マガジンタイプ)

概要

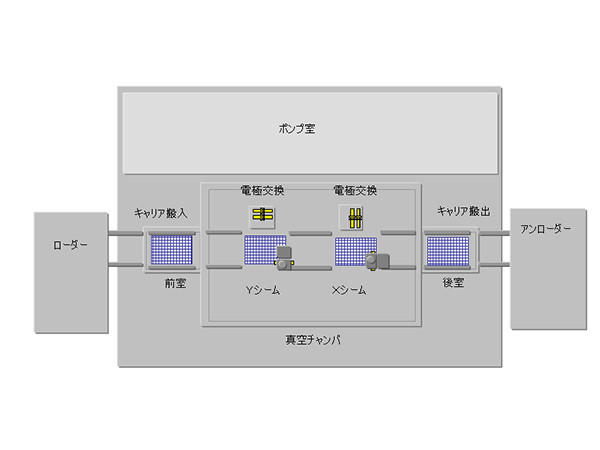

リッドが仮付けされた製品に対し、X・Y両方向の封止を真空中で行う装置です。従来装置に比べ、窒素の消費を抑えることが可能です。

特徴

  • 1.1×10-3Paの高真空状態で、セラミックパッケージの封止を行います。
  • 窒素の消費量 (1台当たり20万~ 30万円 / 月)を削減します。
  • 標準搬送治具サイズ(174×134㎜)に対応します。
  • ローラ電極の自動交換機能を装備しているので、稼働率を維持できます。
  • 溶接電流モニタ機能により、異常検出能力を向上しています。
  • メイン真空ポンプにターボ分子ポンプを使用しているので、停電時シャットダウンからの迅速な復旧が可能です。

仕様

対象ワーク SMD型水晶振動子、水晶発振器
真空排気系 真空度 1×10-3Pa(ドライポンプ+ターボ分子ポンプ)
サイクルタイム 0. 6 sec/個
外形寸法 W1700×D1400×H1700㎜ (モニタ、表示灯等除く)
