商品型番：

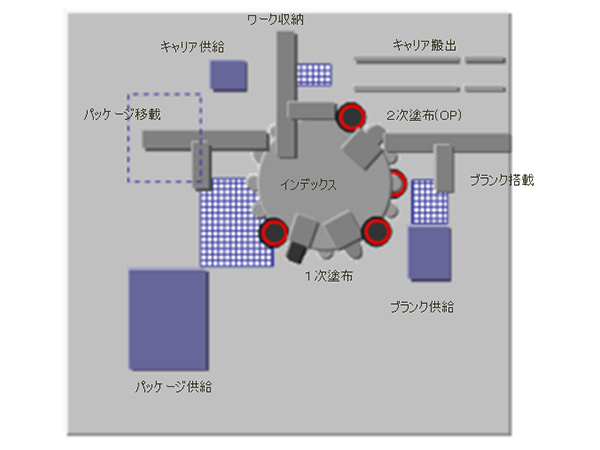

水晶振動子、水晶発振器のパッケージに導電性接着剤を塗布し、ブランク（水晶片）を高精度に搭載する装置です。

ディスペンサの温度制御、ニードル高さ０点検出、塗布位置フィードバック機能を装備し、塗布量の安定化及び塗布位置の高精度化を図っています。また、オプションとしてパッケージの高さ計測を行うことも可能です。
画像位置補正により、搭載精度±０．０３ｍｍを実現しています。
トレー交換時における装置の待機時間を最小にする機構を採用しています。
後工程（弊社クリーン硬化炉等）とのインライン接続が可能です。

対象ワーク	ＳＭＤ型水晶振動子、水晶発振器
搭載精度	X、Y方向±0.03㎜以内 θ方向±0.3°以内
サイクルタイム	0. 9sec/個 ※トレー交換時間、キャリア交換時間は含みません。
外形寸法	W1300×D1300×H1600㎜（モニタ、表示灯、シフトコンベア等除く）
