チップダイボンダ(高速タイプ)

チップダイボンダ(高速タイプ)

管理番号
  • AKV614A
  • 特許第4829262号
  • 特許第5266507号

商品型番:

ASCD860T(トレイタイプ)
ASCD860W(ウェハタイプ)

概要

センサのパッケージに接着剤を塗布し、センサチップを高精度に搭載する装置です。

特徴

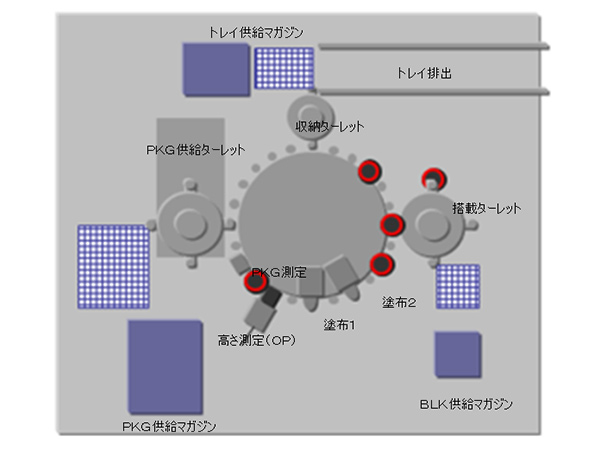

  • ターレットテーブルにより、低振動、低発塵かつ高速の搬送を行います
  • ディスペンサの温度制御、ニードル高さ0点検出、塗布位置フィードバック機能を装備し、 塗布量の安定化及び塗布位置の高精度化を図っています。オプションでレーザー変位計によるパッケージの高さ計測&塗布高さ補正が可能です。
  • 新開発の画像認識方法及び低振動化により、搭載精度±0.015mmを実現しています。

仕様

ワーク供給 トレイ供給(個片)
チップ供給 ダイシング済みウェハー
サイクルタイム 0.6sec/個
外形寸法 W1700×D1400×H1700㎜ (モニタ、表示灯等除く)
