クリーン硬化炉
- 管理番号
-
- AKV605A
商品型番：
AOVN860
概要
ブランク搭載後の接着剤硬化をクリーン度ＣＬＡＳＳ１００、酸素濃度１００ｐｐｍ以下のＮ２雰囲気中で行う装置です。
特徴
- クリーンな雰囲気中（クラス１００）で接着剤の硬化を行います。

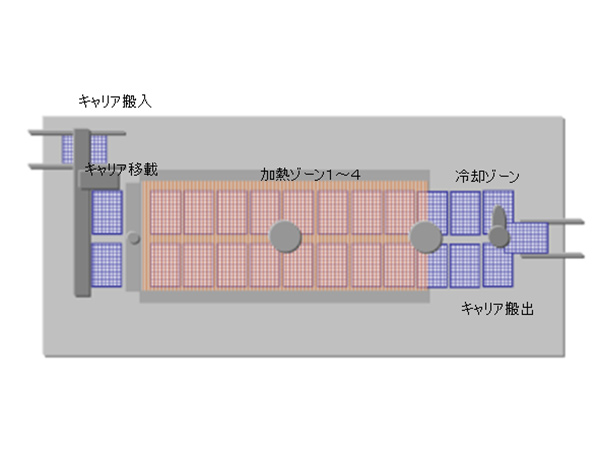

- 炉内にＮ２ガスを導入し、製品並びに導電性接着剤の酸化防止します。（酸素濃度 100 ppm以下）,炉内の加熱ゾーンは４回路あり、各回路独立した制御が行え、任意な温度曲線が得られる様、配慮がなされています。,炉内にトレーを直接供給することで、温度上昇の立ち上がりを早くしています。これにより導電性接着剤表面の皮膜形成を抑え、残留溶剤によるボイドの発生を防止します。,内部を２列搬送にすることで、装置を小型化しています。,炉体の上部は開閉式になっているため、内部のクリーニングが容易です。,前後工程とのインライン接続が可能です。
仕様
| 対象ワーク | ＳＭＤ型水晶振動子、水晶発振器 |
|---|---|
| 加熱方式 | 上下石英ヒーター列による加熱 |
| キャリア搬送 | 入口：コンベア（ インライン） 内部：ウォーキングビーム搬送 出口：コンベア（ インライン ） |
| クリーン度 | クラス100以下 |
| 外形寸法 | W2800×D1400×H1700㎜ （モニタ、表示灯等除く） |
-
