音叉型水晶振動子生産設備

RTC連続式温度特性検査装置

管理番号
  • AKV621A
  • 特許第3777395号
  • 特許第5802931号

商品型番:

ARTI860PF(フィーダータイプ)
ARTI860ST(スティックタイプ)

概要

高精度RTC製品のOpen/Short&ゼロリセット、温特調整(5点)、全展開、温特検査(5点)及び常温検査を行い、良品・再検査品・不良品を分類し、収納まで自動で行う装置です。

特徴

  • 温調バッファステージ及びサブPCの並列処理により高スループットを実現しました。
  • 低温から高温まで複数の温調ステージを有します。
  • ペルチェ式温調プレートによりインデックス上搬送キャリアの温調を行います。
  • 供給部~搬送キャリア間は自動移載されるのでソケットへの手挿入作業が不要です。

仕様

対象ワーク RTC (Real-time Clock)
温度範囲 -40~+85℃ (ペルチェ式)

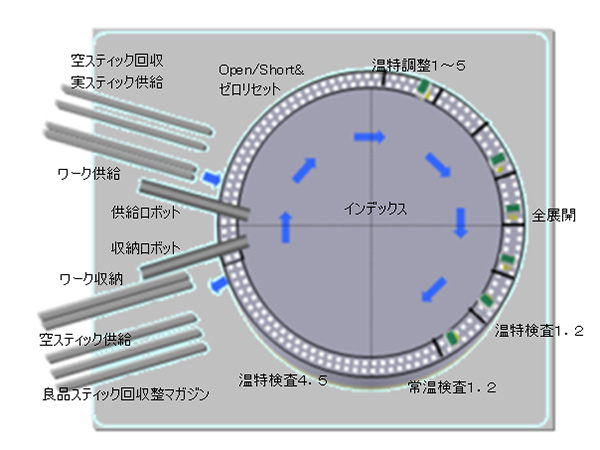

システム構成 OSチェック・ゼロクリア
温特調整
全展開
温特検査
常温検査
外形寸法 W1560×D1850×H1580㎜ (モニタ、表示灯、冷却チラー等除く)
