検査・マーキング・テーピング装置

検査・マーキング・テーピング装置

管理番号
  • AKV618B
  • 特許第4876230号

商品型番:

ATMT860TC

概要

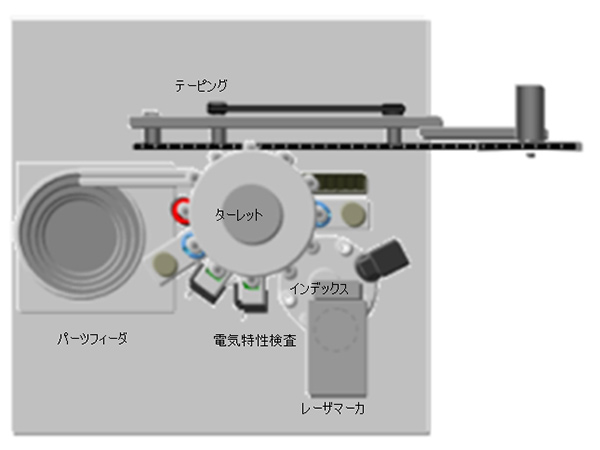

TCXOの電気特性検査、マーキング、テーピングをターレット搬送により高速に行う装置です。

特徴

  • ターレット搬送方式により、高速・低振動の搬送を実現しました。
  • ターレットテーブルは立て掛け構造になっていて、ノズル交換が容易にできます。
  • 測定プローブ側を固定した方式なので、高周波製品でも信頼性の高い測定を行うことができます。
  • 新開発のテーピング装置は、高速送り、高精度位置決めを考慮した設計になっています。

仕様

対象ワーク SMD型水晶発振器、TCXO
ワーク供給 パーツフィーダー
サイクルタイム 0. 45 sec/個
外形寸法 W800×D800×H1600㎜ (モニタ、表示灯等除く)
