レンズ組立装置

レンズ組立装置

管理番号
  • AKV641N
  • 特許第5610658号

商品型番:

ALAS860

概要

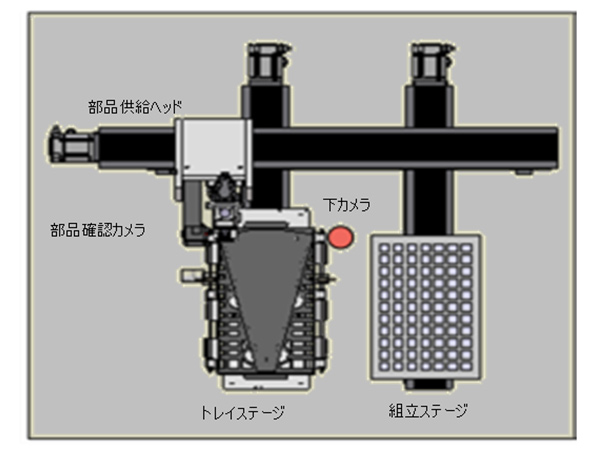

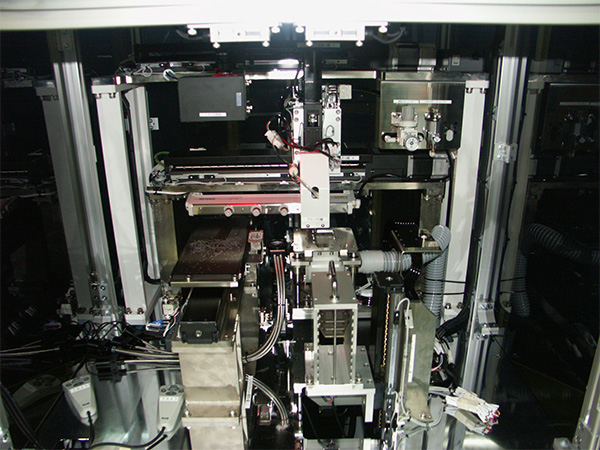

供給トレイより取り出したレンズ部品を画像処理で位置補正し、組立ステージ上でバレルに組み付けする装置です。

特徴

  • 組立ステージへ各部品を連続で作業者より供給します。
  • トレイから部品をピックアップする際は、カメラでトレイ内の部品の位置を確認します。方向性のある部品は搬送中にθ回転を行い部品の向きを合わせます。
  • 1部品の供給終了後、トレイはオペレーターにより手作業で交換となります。
  • 積上げで組み立てる品種の場合は、バレル供給時に一定の荷重を掛け、部品が抜けない程度の圧入動作を行います。

仕様

対象ワーク カメラモジュール用レンズユニット
搭載部 専用組立トレイ
サイクルタイム 3.5秒/個
外形寸法 W1000×D900×H1700㎜ (モニタ、表示灯等除く)
