マスク詰め装置（ターレット搬送）

マスク詰め装置（ターレット搬送）

管理番号
  • AKV601A
  • 特許第4876230号
  • 特許第4829262号

商品型番：

ABMI860

概要

振り込みトレイから画像補正して取り出した水晶ブランクを蒸着用マスクに装填する装置です。

特徴

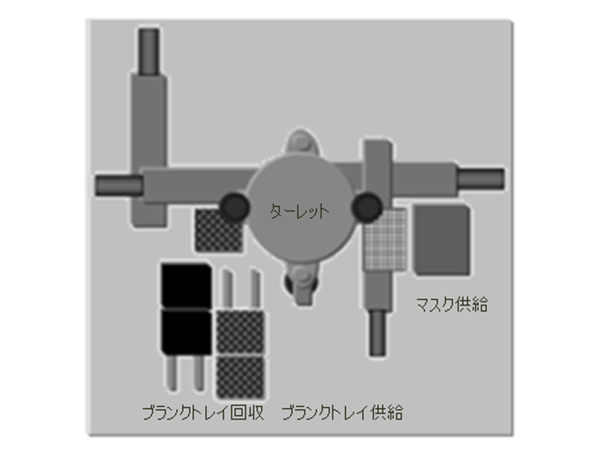

  • ターレットテーブルにより、低振動、低発塵かつ高速の搬送を実現しました。
  • マスク挿入ポイントを画像認識し、ダイレクトでブランクを挿入します。
  • ブランクトレーは順次供給、順次回収が可能です。

仕様

対象ワーク 水晶ブランク ※ポリッシュブランク（透明）も対応可能です。
挿入方式 ダイレクト挿入方式
サイクルタイム 0. 6sec/個
外形寸法 W900×D850×H1750㎜ （モニタ、表示灯除く）
