サーミスタチップマウンタ

サーミスタチップマウンタ

管理番号
  • AKV622A
  • 特許第4829262号

商品型番:

ATCM860TH

概要

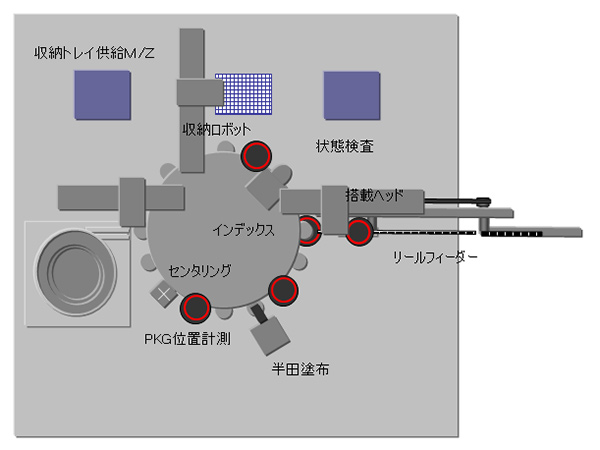

水晶振動子PKGに半田を塗布した後、サーミスタチップを高精度に搭載する装置です。

特徴

  • ディスペンサの温調、ニードル高さ0点検出、半田位置フィードバック機能を装備し、半田塗布の安定化及び半田位置の高精度化を図っています。
  • 新開発の画像認識方法で、搭載精度±0.02mmを実現しています。
  • 画像処理による高精度のチップピックアップを行います。
  • 後工程(リフロー路等)とのインライン接続が可能です。

仕様

対象ワーク サーミスタ付き水晶振動子
サーミスタチップ搭載 搭載精度:X.Y方向±0.02㎜以内
θ方向±0.3°以内
サイクルタイム 1.0sec/個
外形寸法 W1300×D1300×H1600㎜ (モニタ、表示灯、シフトコンベア等除く)
