音叉型水晶振動子生産設備

高速検査・テーピング装置

管理番号
  • AKV620B
  • 特許第4876230号
  • 特許第4817337号

商品型番:

AFIT860CE (セラミックタイプ)

概要

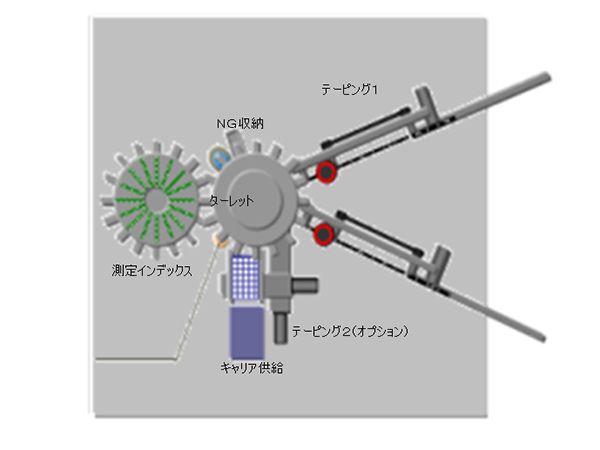

音叉型水晶振動子の電気特性検査、テーピングをターレット搬送と検査インデックスにより高速に行う装置です。

特徴

  • ターレット式搬送装置と検査インデックステーブルの組合せにより、タクト0.3秒を実現しました。
  • 検査インデックステーブルには回転搬送中に周波数、インピーダンスを連続測定する検査基板を搭載しました。
  • 世界最速レベルでありながら、省スペース化、 省エネルギー化を実現しています。

仕様

対象ワーク 音叉型水晶振動子
検査内容 周波数・CI測定・ドライブレベル
サイクルタイム 0. 3 sec/個
外形寸法 W1400×D1300×H1700㎜ (モニタ、表示灯等除く)
