小型水晶振動子生産設備

真空シーム溶接装置(シングルタイプ)

管理番号
  • AKV610A
  • 特許第4130218号
  • 特許第5780594号

商品型番:

ASSS860S

概要

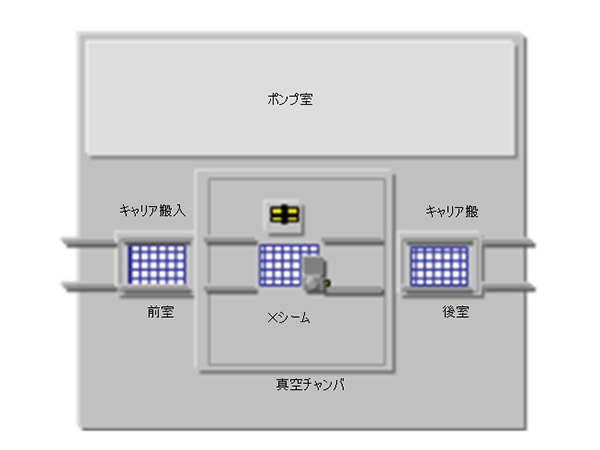

リッドのY辺が溶接された製品に対して、真空中でX辺のシーム溶接を行う装置です。ローラ電極の自動交換機能を装備しています。

特徴

  • 1.1×10-3Paの高真空状態で、セラミックパッケージのX辺のシーム封止を行います。
  • 窒素の消費量 (1台当たり20万~30万円 / 月)を削減します。
  • ローラ電極の自動交換機能を装備しているので、稼働率を維持できます。
  • 溶接電流モニタ機能により、異常検出能力を向上しています。
  • メイン真空ポンプにターボ分子ポンプを使用しているので、停電時シャットダウンからの迅速な復旧が可能です。

仕様

対象ワーク SMD型水晶振動子、水晶発振器
真空排気系 真空度 1×10-3Pa(ドライポンプ+ターボ分子ポンプ)
サイクルタイム 0. 6 sec/個
外形寸法 W1300×D1400×H1700㎜ (モニタ、表示灯等除く)
