音叉型水晶振動子生産設備

水晶分割整列装置

管理番号
  • AKV619B
  • 特許第4876230号
  • 特許第4829262号

商品型番:

AWBO860

概要

音叉型水晶振動子片をウェハから分割して取り出し、ブランクトレイに装填する装置です。

特徴

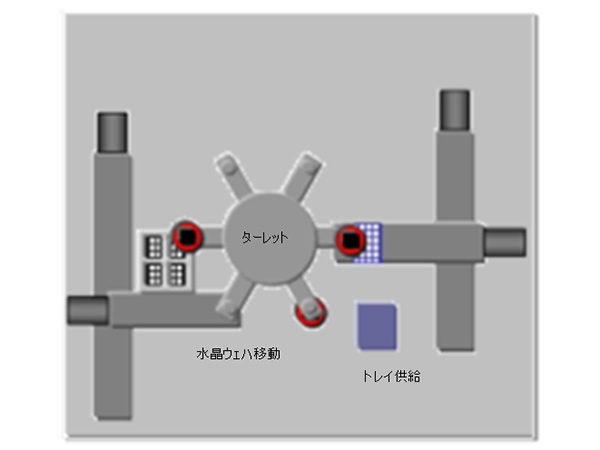

  • ターレットテーブルにより、低振動、低発塵かつ高速の搬送を行います。
  • エレメントの折取り、位置測定、トレイへの移載を同一ステージで連続して行います。
  • PKGシート基板への搭載も対応できます。

仕様

対象ワーク 音叉型水晶振動子片
ワーク供給 ウェハー
サイクルタイム 0. 6 sec/個
外形寸法 W1000×D950×H1700㎜ (モニタ、表示灯等除く)
