サーミスタ水晶振動子生産設備

検査・マーキング・テーピング装置

管理番号
  • AKV624A
  • 特許第4876230号

商品型番:

AIMT860TH

概要

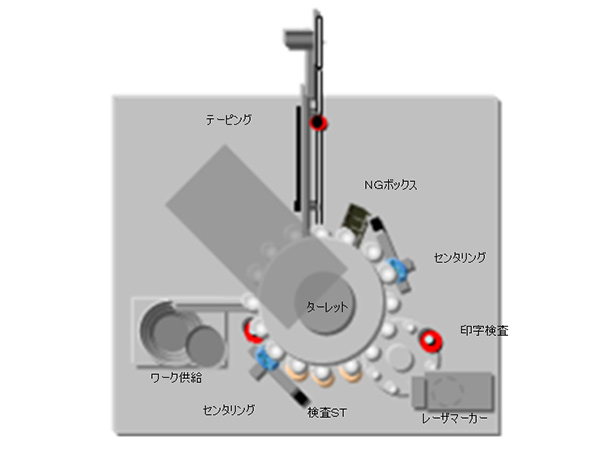

常温(25℃)検査、文字印字、文字検査を行い、良品はエンボステープ又はOKボックスに収納し、不良品はNGボックスに収納する装置です。

特徴

  • ターレット搬送方式により、高速・低振動の搬送を実現しました。
  • 測定ステージは温調プレート式なので、25℃条件下での周波数測定、サーミスタ抵抗測定を行うことができます。
  • 新開発のテーピング装置は、高速送り、高精度位置決めを考慮した設計になっています。

仕様

対象ワーク サーミスタ付き水晶振動子
測定温度 25℃ (ペルチェ式)
サイクルタイム 1.0 sec/個
外形寸法 W1200×D1100×H1700㎜ (モニタ、表示灯等除く)
