レンズ組立装置

レンズ組立装置(24ヘッドx2 インデックス仕様)

管理番号
  • AKV637A
  • 特許第5610658号

商品型番:

ALDU860W

概要

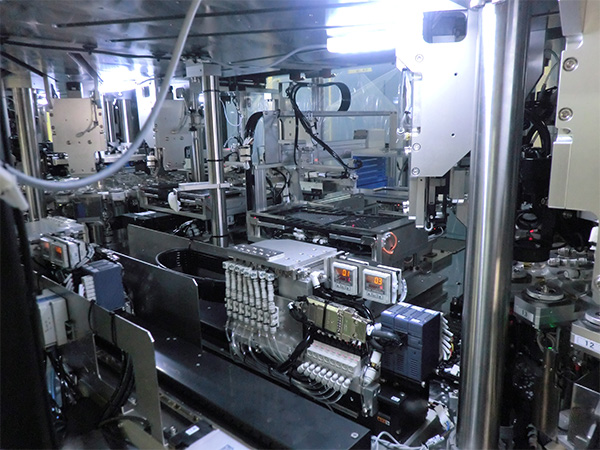

マガジンより供給された各レンズ部品の組立・接着剤塗布・UV硬化を行い、トレイに収納する装置です。

特徴

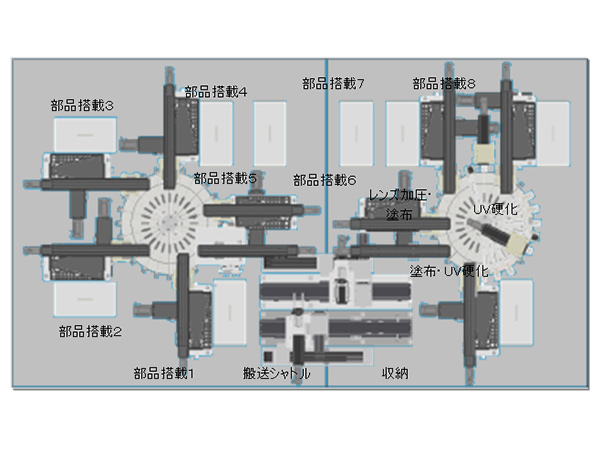

  • 供給ロボットにてレンズ部品をピックアップし、レンズのゲート位置をカメラで測定してインデックステーブル上のキャリアに供給します。
  • 接着剤はディスペンサユニットで多点塗布・円周塗布を行うことが可能です。
  • 加圧ピンにより圧力を加えながらUV照射を行い接着剤の仮硬化を行います。サイクルタイム短縮のため、3ステーションでUV照射を行います。
  • 各部品の供給順番を変えることで、落とし込み・積み上げ式の対応ができます。

仕様

対象ワーク カメラモジュール用レンズユニット
供給形態 専用ハードトレイ
サイクルタイム 3.8秒/個
外形寸法 W3300×D1800×H1750㎜ (モニタ、表示灯等除く)
