レンズ組立装置

レンズ加圧・塗布・UV装置(スクエアタイプ)

管理番号
  • AKV642N
  • 特許第5610658号

商品型番:

ADDU860

概要

バレル組み付け後のレンズユニットを供給し、加圧、接着剤塗布、UV照射を行う装置です。

特徴

  • バレル組み付け後のレンズユニットを供給し、加圧、接着剤塗布、UV照射を行う装置です。接着剤塗布後に部品搭載が必要な場合は1部品の搭載が可能です。(オプション)

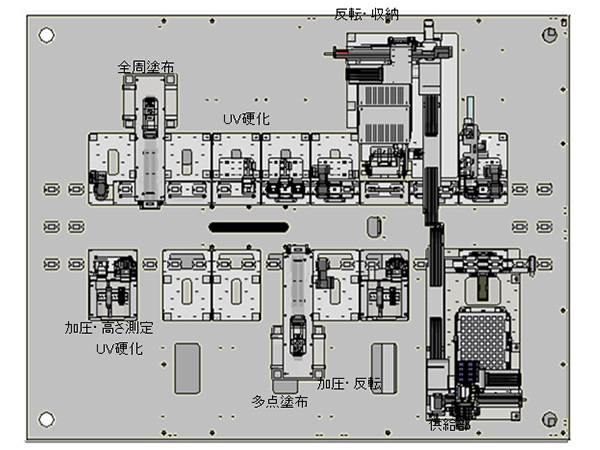

  • 治具キャリアにより順次に搬送され、各工程で同時に処理します。ユニット供給→加圧・高さ測定→表裏反転(積上げタイプ時)→ユニット位置確認(カメラ)→接着剤点塗布→部品搭載→加圧・UV照射
  • 高さ測定→UV照射(仮硬化)→ユニット位置確認(カメラ)→接着剤全周塗布→UV照射(本硬化)→接着剤状態確認(カメラ)→ユニット収納→NG排出・清掃→残留検知確認(カメラ)

仕様

対象ワーク カメラモジュール用レンズユニット
供給形態 専用ハードトレイ
サイクルタイム 4.5秒/個
外形寸法 W2200×D1700×H1700㎜ (モニタ、表示灯等除く)
