水晶発振器・TCXO生産設備

フリップチップマウンタ

管理番号
  • AKV615B
  • 特許第4889802号
  • 特許第5467273号

商品型番:

AFCM860

概要

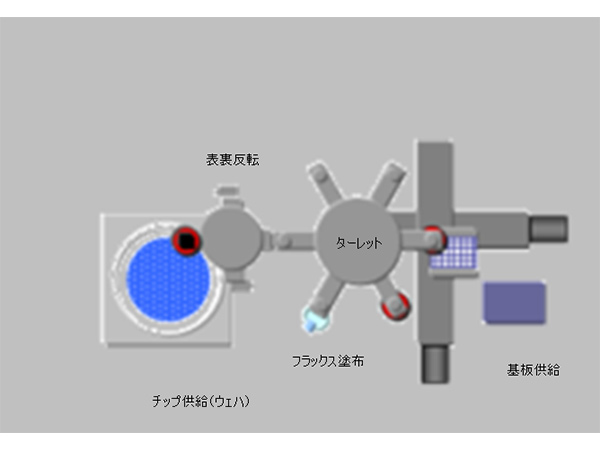

ウェハから反転ピックアップしたICチップをTCXOパッケージに搭載する装置です。

特徴

  • ターレットテーブルにより、低振動、低発塵かつ高速の搬送を行います。
  • ピックアップ、実装を同時に行うことで実装タクト0.6sec/チップを実現しました。

仕様

対象ワーク SMD型水晶発振器、TCXO
チップ供給 ダイシング済みウェハー
サイクルタイム 0. 6sec/個 ※トレー交換時間、キャリア交換時間は含みません。
外形寸法 W1500×D1050×H1600㎜ (モニタ、表示灯等除く)
