移載機関連設備

トレイ詰め替え装置

管理番号
  • AKV634B
  • 特許第4876230号

商品型番:

ATTT860

概要

供給パレットから取り出したワークをトレイに装填する装置です。

特徴

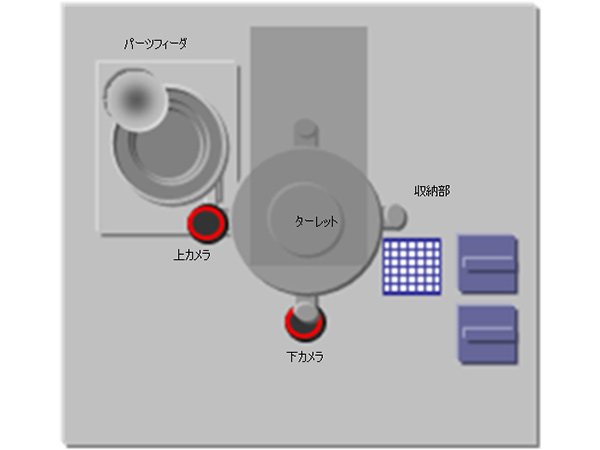

  • ターレットテーブルにより、低振動、低発塵かつ高速の搬送を実現しました。
  • トレイの挿入ポイントを画像認識し、ダイレクトで挿入します。
  • ワークを表裏反転することも可能です。

仕様

対象ワーク 小型電子部品
移載方式 ターレット搬送
サイクルタイム 0. 6sec/個
外形寸法 W1000×D1100×H1700㎜ (モニタ、表示灯除く)
