移載機関連設備

テーピング装置(フィーダ供給)

管理番号
  • AKV636A
  • 特許第4876230号

商品型番:

ATPM860

概要

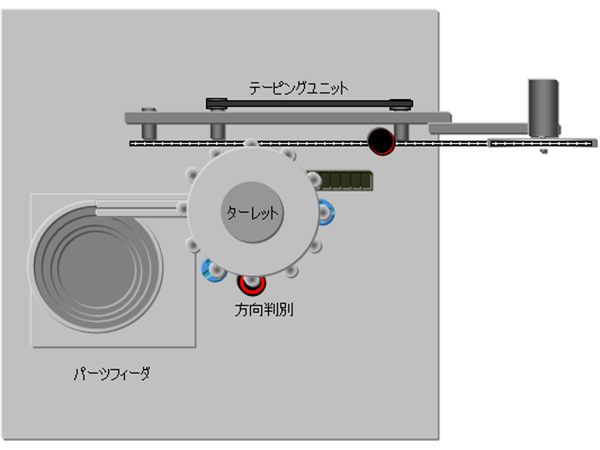

パーツフィーダから取り出したワークをエンボステープへ収納する装置です。

特徴

  • ターレット搬送方式により、高速・低振動の搬送を実現しました。
  • ターレットテーブルは立て掛け構造になっていて、ノズル交換が容易にできます。
  • 混入防止の為、印字確認機能を装備しています。
  • 新開発のテーピング装置は、高速送り、高精度位置決めを考慮した設計になっています。

仕様

対象ワーク 小型電子部品
ワーク供給 パーツフィーダー
サイクルタイム 0. 45 sec/個
外形寸法 W800×D800×H1600㎜ (モニタ、表示灯等除く)
