カメラモジュール関連設備

アクティブアライメント装置(マガジン仕様)

管理番号
  • AKV644A
  • 特許第5610658号
  • 特許第5747396号

商品型番:

AAAS860M

概要

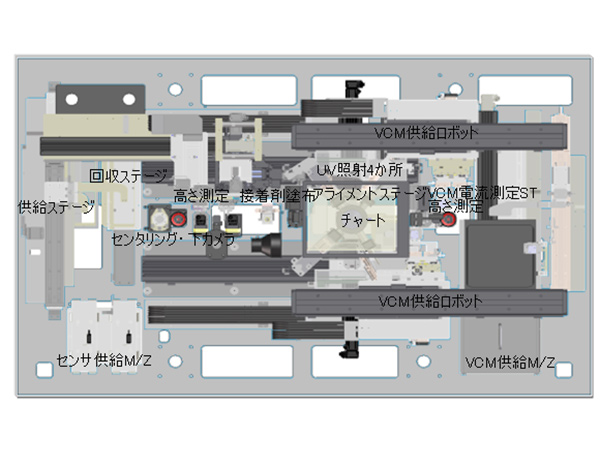

専用トレイで供給されるセンサ基板にレンズユニットを組み付け、フォーカス調整、接着剤仮硬化、収納までを自動で行う装置です。6軸のアライメント機構で高精度にフォーカス調整を行うことができます。

特徴

  • トレイ&マガジンによる部材の自動給排が可能です。
  • CMOSセンサ側で6軸のアライメント調整を行うため、レンズの光軸を維持したまま、高精度にアライメントを行うことができます。
  • VCMユニットへ通電し、電流値を変化させながら、レーザ変位計で高さを計測してレンズの原点位置まで駆動させた状態を保持して、アクティブアライメントを行います。
  • アクティブアライメント・接着剤塗布の前で、LEDライトの白色光撮像検査によりセンサー上の異物(黒点)を検出します。
  • ストロークの長い搬送ロボットには、リニアモーターを使用して発塵を抑えています。

仕様

対象ワーク カメラモジュール
接合精度 X.Y方向 ±5μm以下
Z方向 ±1μm以下
θ方向 ±0.5°以下
サイクルタイム 19.6秒/個 (参考UPH 155/H)
外形寸法 W1800×D1200×H1700㎜ (モニタ、表示灯等除く、高さはチャート設置高さによります。)
